五公里雷達
產品簡介
五公里低空監視雷達，可實現對無人機等低慢小目標的精確探測及跟蹤，顯示并輸出目標的距離、方位、俯仰、速度、高度、強度等多維信息，形成低空目標的三維運動態勢。

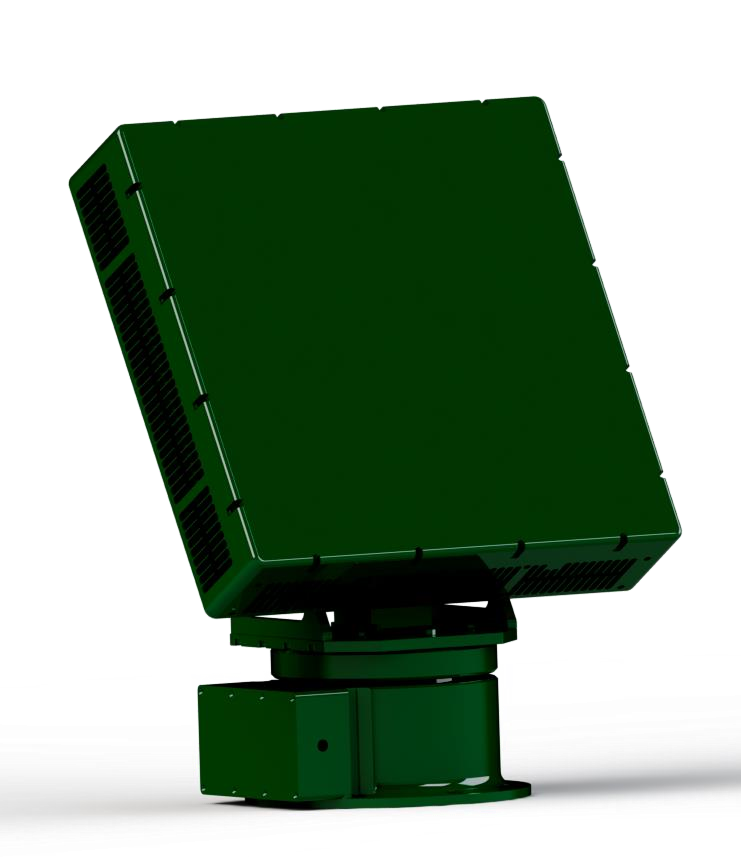

產品圖片
產品功能
五公里低空監視雷達采用一維相控陣體制，具備探測四旋翼無人機、固定翼無人機、航模、自制組裝機等多種飛行器的能力。本產品具備針對多種目標及城市復雜環境下的復合探測能力。同時，本產品可將目標航跡信息通過預定接口協議輸出至光電、指控中心等，為光電及打擊設備提供精確引導，并且預留了輸入接口，便于進行遠程控制和組網構建。
跟同類型產品相比，具有高精度、高數據率、高探測概率、低虛警率、隨動凝視、便攜性好、快速部署等優點。
產品參數
| 序號 | 參數名稱 | 技術指標 |
| 1 | 工作頻段 | Ku |
| 2 | 頻點可調 | 是 |
| 3 | 發射信號帶寬 | ≤40MHz |
| 4 | 體制 | 一維有源相控陣 |
| 5 | 波束掃描方式 | 俯仰電子掃描/方位機械掃描 |
| 6 | 轉臺水平轉速 | 可調 |
| 7 | 整機平均功率 | ＜100W |
| 8 | 探測威力( @RCS = 0.01m2 ) | ≥ 5km |
| 9 | 距離盲區 | ≤ 150m |
| 10 | 方位范圍 | 360° |
| 11 | 俯仰范圍 | 30° |
| 12 | 測速范圍 | 0.8 ~ 80 m/s |
| 13 | 距離精度 | 10m |
| 14 | 方位精度 | 0.5° |
| 15 | 俯仰精度 | 0.5° |
| 16 | 測速精度 | 0.5m/s |
| 17 | 探測概率 | 90% |
| 18 | 數據率 | 搜索:6s/3s跟蹤:6Hz |
| 19 | 同時探測的目標數量 | ≥100 |
| 20 | 組網能力 | 具備 |
| 21 | 航跡輸出協議 | UDP |
| 22 | 防水防潮等級 | IP66 |
